Dans le cadre de notre série d’articles dédiée au tir, aux armes à feu et au rechargement, cet article vous présente le pied à coulisse, un outil de mesure couramment utilisé pour contrôler certaines dimensions lors du rechargement mais qui peut parfois trouver d’autres applications lors de la pratique de notre passion.
Un test de différents modèles est placé en fin d’article.
Un Pied à coulisse
Est un instrument de mesure de précision utilisé pour mesurer des dimensions extérieures, intérieures et des profondeurs avec une grande exactitude (généralement au dixième, au vingtième ou au cinquantième de millimètre).

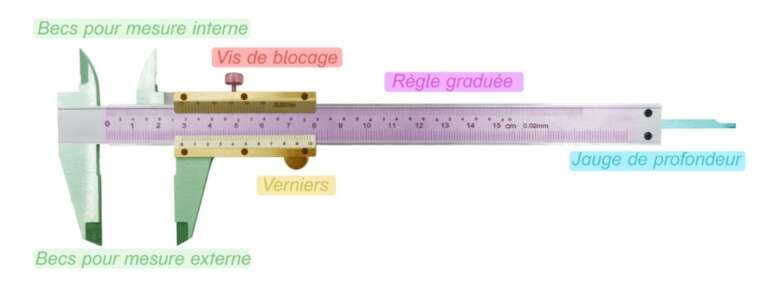

Il se compose principalement de :
- une règle graduée (corps fixe) ;
- un coulisseau mobile portant l’échelle Vernier, qui permet une lecture précise de la mesure ;
- deux becs extérieurs pour mesurer des diamètres ou des épaisseurs ;
- deux becs intérieurs pour mesurer des diamètres internes ;
- une tige de profondeur pour mesurer la profondeur d’un trou ou d’une rainure ;
- une vis de blocage qui évite de modifier la mesure lorsqu’on récupère le pied à coulisse de la pièce à mesurer.
Cet instrument est destiné avant tout à mesurer des dimensions comprises entre 0,01 mm et 150 mm dans le cadre de notre passion. Il existe des modèles permettant d’aller jusque 1500 mm pour des usages industriels.
Il peut mesurer en mm et/ou en inch selon le modèle. (Lors du choix d’un pied à coulisse la mesure en inch peut avoir un intérêt pour un tireur qui recharge ses munitions, en effet de nombreux calibres sont exprimés en inch ce qui ne signifie pas que l’appellation corresponde à la dimension réelle de la balle.)
Son affichage est classique (la lecture se fait sur une règle graduée complétée par une échelle Vernier pour les fractions de mm), sur un cadran (une règle indique les mm et une aiguille sur un cadran indique les fractions de mm) et enfin sur un affichage numérique.
| Type | Lecture | Particularité |
|---|---|---|
| Vernier | Graduations + vernier | Traditionnel, très robuste |
| Cadran | Aiguille | Lecture rapide |
| Numérique | Écran digital | Le plus simple à lire |

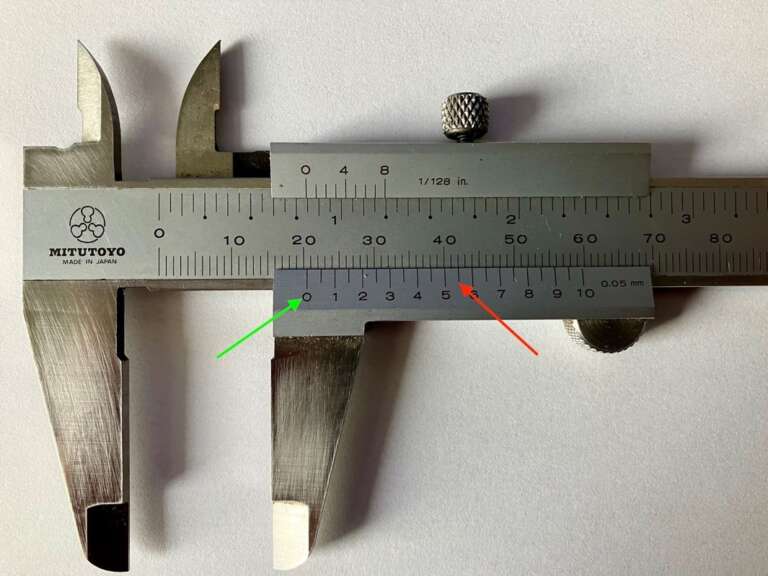

Un petit mot d’explication sur la lecture de l’échelle Vernier ou la Vernier scale.
- Lire les millimètres entiers sur l’échelle principale (au niveau du zéro du vernier).
- Chercher la graduation du vernier qui s’aligne parfaitement avec une graduation de la règle principale.
- Le numéro de cette graduation indique la fraction de millimètre à ajouter à la lecture de l’échelle principale.
Un exemple : mesure de 20,55 mm, le 0 des graduations de l’échelle du vernier indique 20, … et la graduation du Vernier qui s’aligne le mieux avec un trait de la règle principale est 55.
Résultat 20,55 mm.
Outre le type de lecture, un pied à coulisse a une autre caractéristique importante est le niveau de précision qui peut être de 0,1 mm (bricolage, mesures générales), de 0,05 mm (mécanique et atelier) et de 0,02 mm (mécanique de précision).
Les pieds à coulisse numériques affichent souvent 0,01 mm mais la précision réelle reste généralement proche de +/- 0,02 mm. Or un tireur qui recharge ses munitions recherche souvent la plus grande précision, +/- 0,02 mm est-il acceptable ?
On va tenter de vérifier sur différents pieds à coulisse leur précision et la répétabilité de la mesure. Pour cela on utilisera des cales étalon en acier de 20, 40 et 80 mm afin de s’assurer que pour des dimensions différentes la précision ne varie pas.

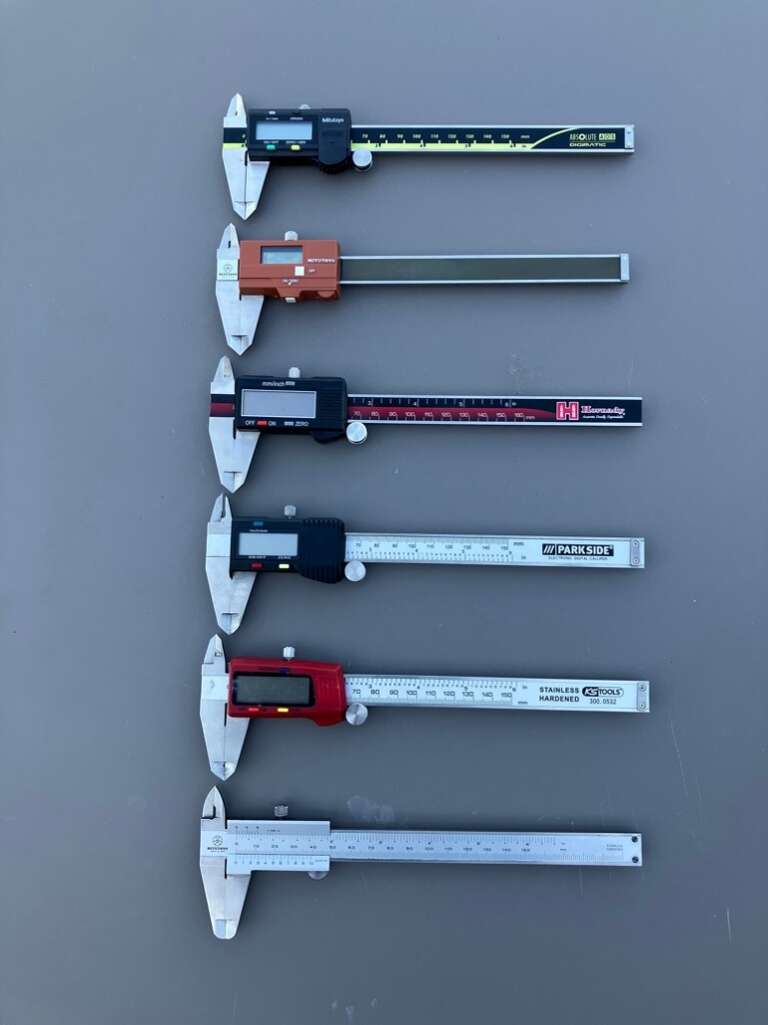

Présentation des appareils testés.

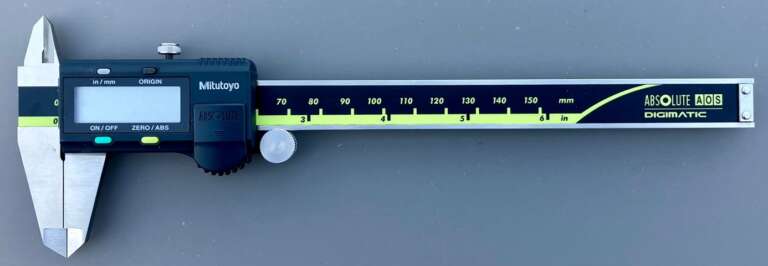

Mitutoyo 500 Series Absolute AOS Digimatic
Précision 0,01 mm.
Mesure en mm ou en inch.
Affichage numérique.
Bouton on/off.
Bouton de remise à zéro/abs permet de remettre l’affichage à zéro ou de faire des mesures par rapport à une mesure fixée.
Bouton « origin » permet de fixer le « 0 » à un autre endroit.
Roulette de déplacement.
1 pile SR44.
Mitutoyo 500 Series Digimatic Caliper
(ne fait pas partie du test : problème technique)
Précision 0,01 mm.
Mesure en mm.
Affichage numérique.
Bouton off.
Bouton on/remise à zéro permet de remettre l’affichage à zéro.
2 piles SR44.

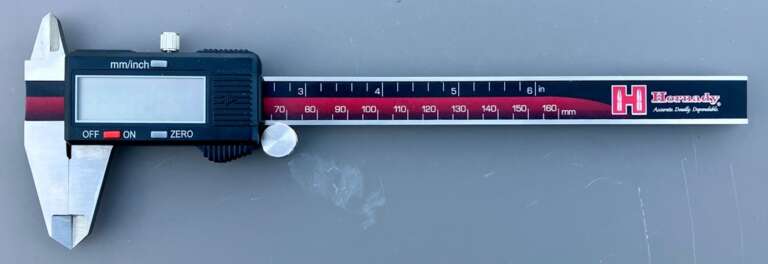

Hornady
Précision 0,01 mm.
Mesure en mm ou en inch.
Affichage numérique.
Bouton on/off (s’allume automatiquement lors de la mesure).
Bouton de remise à zéro permet de remettre l’affichage à zéro.
Roulette de déplacement.
1 pile LR44.

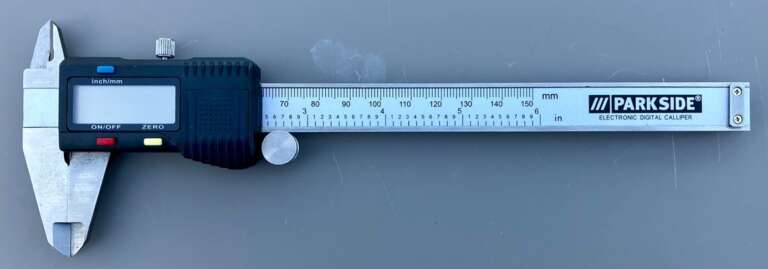

Parkside
Précision 0,01 mm.
Mesure en mm ou en inch.
Affichage numérique.
Bouton on/off (s’allume automatiquement lors de la mesure)
Bouton de remise à zéro permet de remettre l’affichage à zéro.
Roulette de déplacement.
1 pile CR2032.

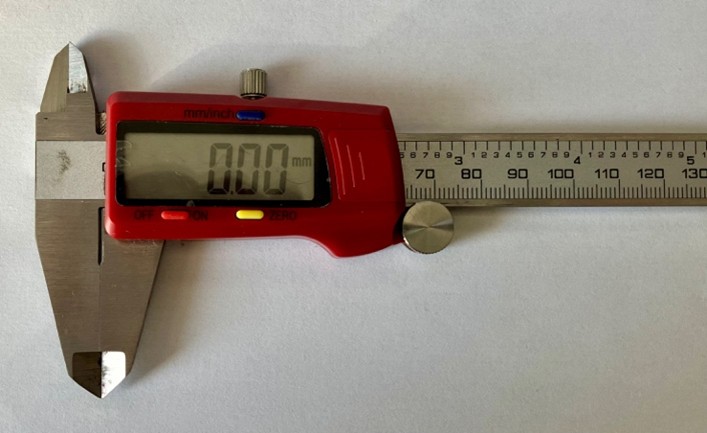

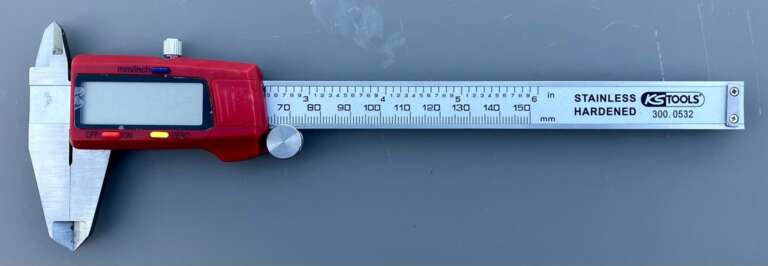

KS Tools
Précision 0,01 mm.
Mesure en mm ou en inch.
Affichage numérique.
Bouton on/off (s’allume automatiquement lors de la mesure)
Bouton de remise à zéro permet de remettre l’affichage à zéro.
Roulette de déplacement.
1 pile LR44.

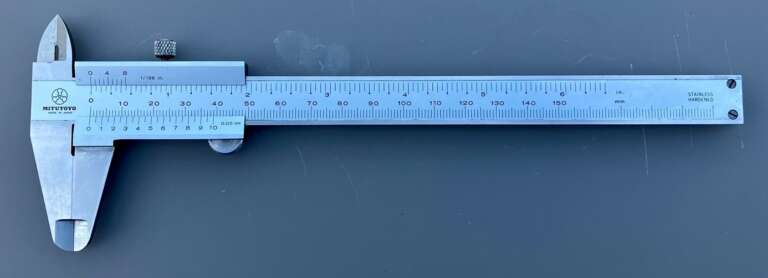

Mitutoyo Series 53
Précision 0,05 mm.
Mesure en mm ou en inch.
Affichage échelle Vernier.

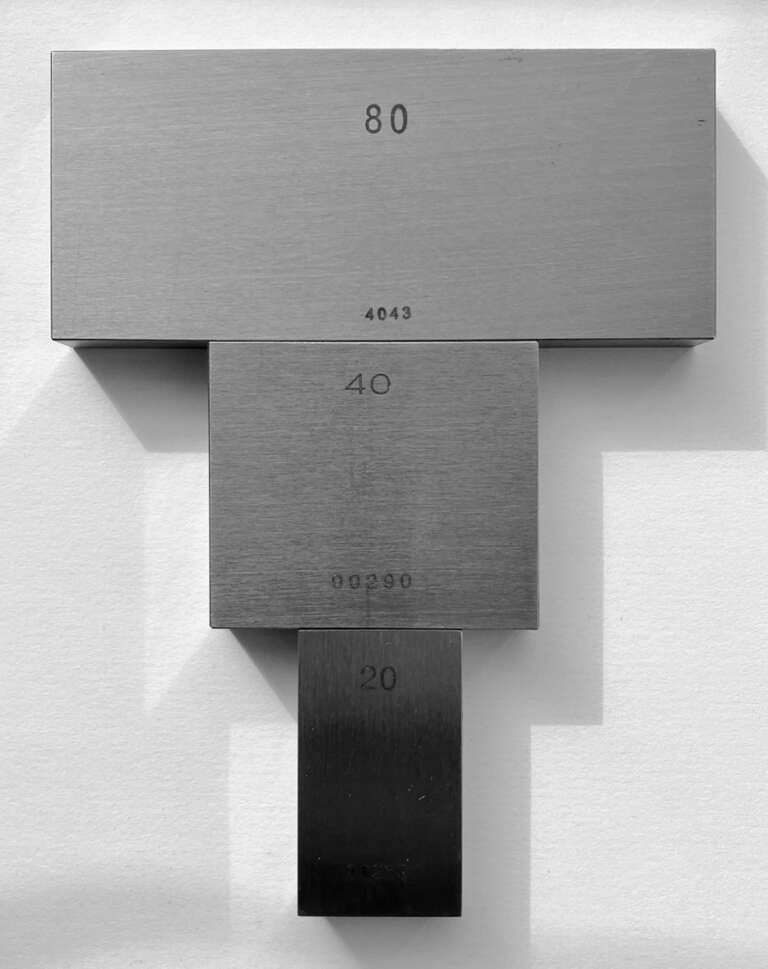

Cales étalon
Ces cales vont servir à vérifier la précision des mesures effectuées.
L’intérêt d’en posséder est de pouvoir vérifier que le pied à coulisse est toujours bien étalonné.
Procédure du test :
- Vérification de la fluidité du déplacement du bec mobile coté de 1 à 5 (1 mauvais à 5 parfait).
- Vérification du délai de stabilisation des mesures. Certains pieds à coulisse doivent être allumés au moins 2 minutes avant l’emploi afin de donner des mesures stables.
- Vérification du retour à zéro. Le bec mobile est mis à zéro puis il est déplacé de +/- 150 mm et replacé en position zéro. Idéalement l’affichage doit indiquer 0,00 mm. Si un écart existe il est renseigné dans le tableau.
- Vérification des cales étalons. On mesure 10 x chaque cale étalon soit 30 mesures. Idéalement l’affichage doit indiquer 20,00 mm, 40,00 mm et 80,00 mm. Si un écart existe il est noté dans le tableau.
| Modèle | Fluidité | Stabilisation | Zéro | 20 mm | 40 mm | 80 mm |
|---|---|---|---|---|---|---|
| Mitutoyo AOS | 5 | Court | 0.00 | 20.00 | 40.01 | 80.02 |
| Hornady | 2 | Long | 0.00 | 20.00 | 40.00 | 79.97 |
| Parkside | 3 | Moyen | 0.00 | 20.02 | 40.02 | 80.02 |
| KS Tools | 4 | Moyen | 0.00 | 20.01 | 40.03 | 80.03 |
Conclusions :
Le Mitutoyo AOS peut-être classé en tête, il est le plus agréable à utiliser : fluidité, stabilisation rapide par contre une fois qu’on mesure des longueurs au-delà de 40 mm la précision passe de 0,01 mm à 0,02 mm. Le bouton du passage mm/inch est moins accessible.
En terme de précision le Hornady se classe second, temps de stabilisation très long mais une fois allumé il est le meilleur en précision jusque 40 mm. Par contre au-delà la précision laisse à désirer.
Les 2 autres modèles sont proches l’un de l’autre, ce qui pourrait les départager est donc le prix et la disponibilité.

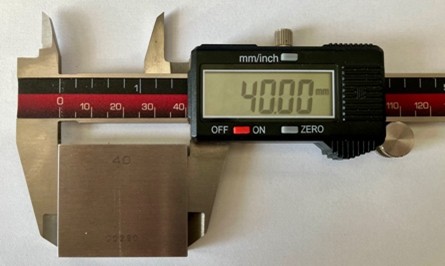

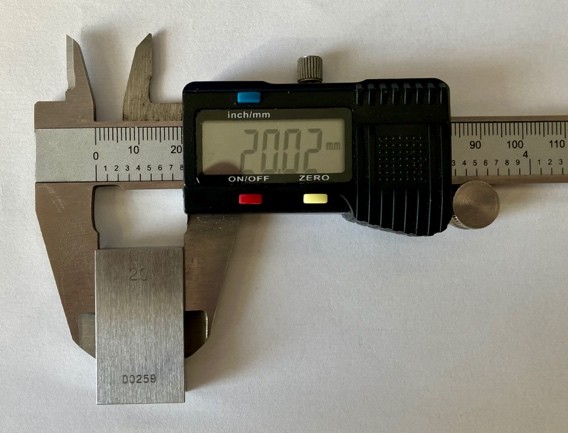

Quelques photos des tests.
PS:
Les tests n’ont pas été réalisés dans les conditions d’un laboratoire de métrologie.
Aucune rémunération ou autre forme de récompense n’a été reçue d’un fabricant ou fournisseur.
Le pied à coulisse avec l’échelle Vernier ne fait pas partie du test car sa précision est moins élevée et la lecture de la mesure dépend de l’opérateur.
Quelques conseils d’utilisation.
L’utilisation correcte d’un Pied à coulisse nécessite quelques précautions afin d’obtenir des mesures fiables et de préserver l’instrument.
- Vérifier l’instrument avant la mesure
- Nettoyer les becs et la surface de la pièce à mesurer (poussière, copeaux, graisse).
- Fermer complètement les becs pour vérifier que le zéro de la règle et celui du Vernier scale coïncident ou mettre à zéro l’affichage avec le bouton prévu à cet effet.
- S’assurer que le coulisseau se déplace librement et sans jeu excessif.
- Position correcte des becs
La précision dépend beaucoup de l’orientation de l’outil.

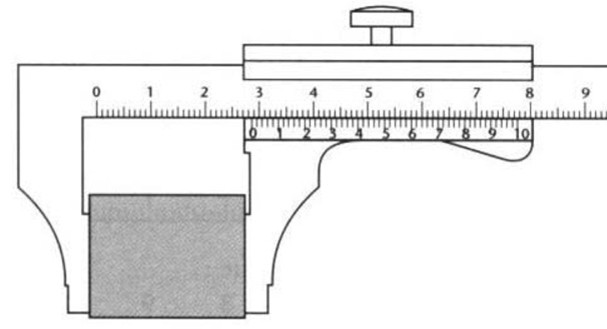

- Les becs doivent être bien parallèles aux surfaces mesurées.
- L’axe du pied à coulisse doit être perpendiculaire à la dimension mesurée.
- Éviter de mesurer en biais, ce qui fausse la mesure.
- Pour les mesures intérieures, bien ouvrir les becs jusqu’au contact avec les deux parois.
- Pression à exercer
La pression doit être légère et régulière.
- Amener les becs au simple contact avec la pièce.
- Ne pas serrer fortement : cela peut déformer la pièce ou fausser la lecture.
- Sur les pièces fines ou tendres, exercer une pression minimale.

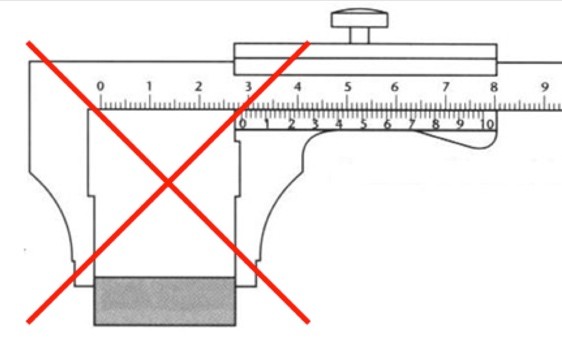

- Éviter les mesures avec l’extrémité des becs (flexion des becs).
- Stabilité pendant la lecture
- Maintenir l’instrument immobile pendant la lecture.
- Si le pied à coulisse possède une vis de blocage, l’utiliser pour figer la position avant de lire la mesure.
- Bon usage selon le type de mesure
- Becs inférieurs : mesures extérieures (diamètre, épaisseur).
- Becs supérieurs : mesures intérieures (diamètre de trou).
- Tige de profondeur : profondeur de trou ou de rainure.
6. Précautions générales
- Éviter les chocs et les chutes.
- Ne pas utiliser l’instrument comme compas, serre-joint ou levier.
- Après usage, nettoyer et ranger l’outil dans son étui.
- Protéger l’instrument de l’humidité et de la corrosion.
- S’assurer que la pile est encore valable.
Auteur : Wipi
